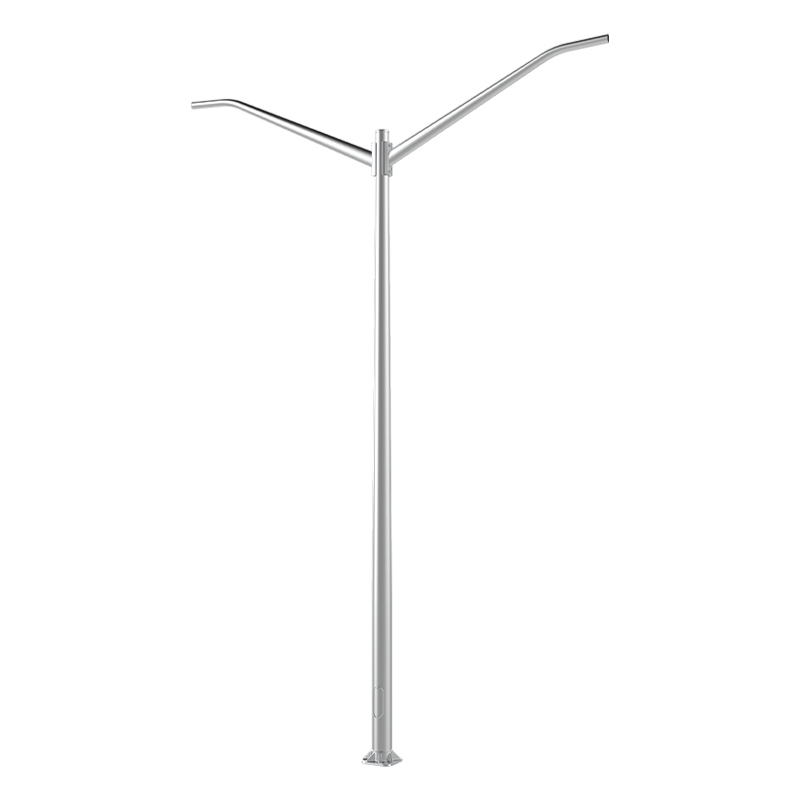

Brazos dobles de postes de luz cónicos de aluminio de 20 a 40 pies, montaje con brida de base
  • Brazos dobles de postes de luz cónicos de aluminio de 20 a 40 pies, montaje con brida de base
  • Brazos dobles de postes de luz cónicos de aluminio de 20 a 40 pies, montaje con brida de base

Brazos dobles de postes de luz cónicos de aluminio de 20 a 40 pies, montaje con brida de base

POLO

Confirmando ASTM B221, el eje y el brazo del poste estarán hechos de AL6063 extruido. Todo el eje será tratado térmicamente con T6 de longitud completa después de soldar la brida base.

AGUJERO DE MANO

Se proporcionará un orificio para la mano reforzado con aluminio fundido con una cubierta de puerta de aluminio y una disposición de tornillo de tierra frente al orificio para la mano.

PLACA BASE

Brida base de aluminio fundido, fabricada en Material A356-T6.

CUBIERTA BASE

Cubierta base redonda de aluminio fundido, fabricada en Material A356.

CUBIERTA SUPERIOR

Cubierta superior redonda de aluminio fundido, fabricada en Material A356.

Consulta
Anterior: Poste de luz cónico de aluminio de 20 a 40 pies, montaje plantado Siguiente: Brazos dobles de postes de luz cónicos de aluminio de 20 a 40 pies, montaje plantado

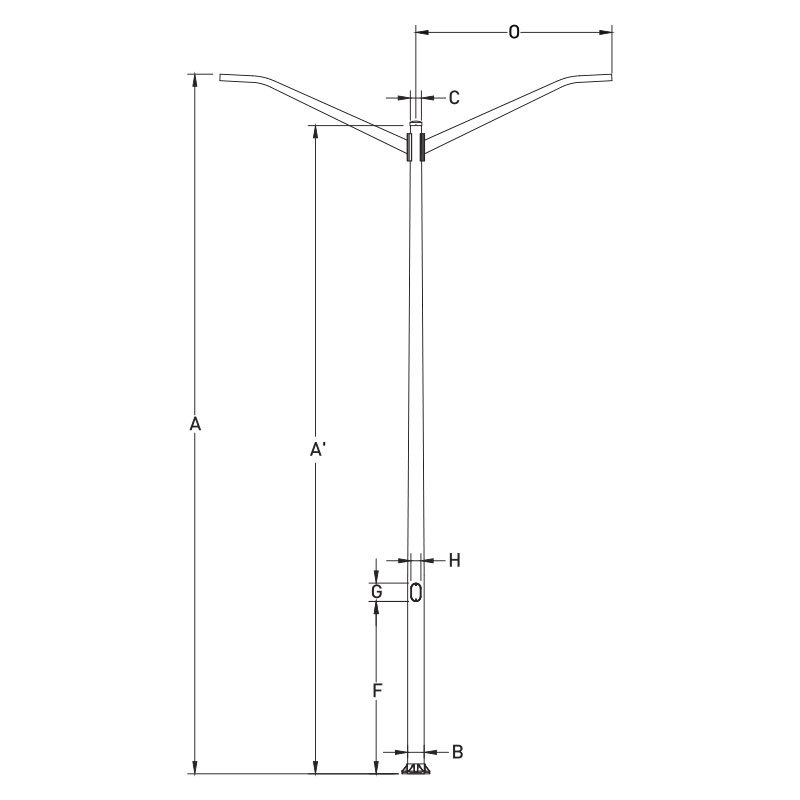

Código del artículo Altura de montaje
"Ft"
A 		Arm
Longitud
"Ft"
O 		Polo
Altura
"Ft"
A' 		Abajo
Dia
"En"
B 		Top
Dia
"En"
C 		Muro
Espesor
"En" 		Puerta
Heght
"En"
F 		Puerta
Tamaño
"En"
H*G 		Base
Placa
"En" 		Bolt
Tamaño
"En" 		Bolt
Círculo
"En" 		Aprox
Peso
"Ibs"
AP-60-45-C-19-X-XX-XX 20 4 19 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 93.63
AP-60-45-C-18-X-XX-XX 20 6 18 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 97.93
AP-60-45-C-17-X-XX-XX 20 8 17 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 105.01
AP-60-45-D-19-X-XX-XX 20 4 19 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 107.3
AP-60-45-D-18-X-XX-XX 20 6 18 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 110.69
AP-60-45-D-17-X-XX-XX 20 8 17 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 118.67
AP-60-45-C-24-X-XX-XX 25 4 24 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 110.72
AP-60-45-C-23-X-XX-XX 25 6 23 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 107.3
AP-60-45-C-22-X-XX-XX 25 8 22 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 119.82
AP-60-45-D-24-X-XX-XX 25 4 24 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 143.28
AP-60-45-D-23-X-XX-XX 25 6 23 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 129.83
AP-60-45-D-22-X-XX-XX 25 8 22 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 125.73
AP-70-45-C-24-X-XX-XX 25 4 24 7 4.5 0.156 18 4*6 11*11 1*36*4 10-11 126.02
AP-70-45-C-23-X-XX-XX 25 6 23 7 4.5 0.156 18 4*6 11*11 1*36*4 10-11 130.89
AP-70-45-C-22-X-XX-XX 25 8 22 7 4.5 0.156 18 4*6 11*11 1*36*4 10-11 136.25
AP-70-45-D-24-X-XX-XX 25 4 24 7 4.5 0.188 18 4*6 11*11 1*36*4 10-11 145.44
AP-70-45-D-23-X-XX-XX 25 6 23 7 4.5 0.188 18 4*6 11*11 1*36*4 10-11 149.52
AP-70-45-D-22-X-XX-XX 25 8 22 7 4.5 0.188 18 4*6 11*11 1*36*4 10-11 154.08
AP-80-45-D-29-X-XX-XX 30 4 29 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 184.87
AP-80-45-D-28-X-XX-XX 30 6 28 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 187.97
AP-80-45-D-27-X-XX-XX 30 8 27 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 191.67
AP-80-45-D-34-X-XX-XX 35 4 34 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 209.33
AP-80-45-D-33-X-XX-XX 35 6 33 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 216.54
AP-80-45-D-32-X-XX-XX 35 8 32 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 219.36
AP-80-45-E-34-X-XX-XX 35 4 34 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 268.13
AP-80-45-E-33-X-XX-XX 35 6 33 8 4.5 0.25 35 4*6 12*12 1*36*4 11-12 273.62
AP-80-45-E-32-X-XX-XX 35 8 32 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 275.49
AP-10-60-D-34-X-XX-XX 35 4 34 10 6 0.188 18 4*8 13*13 1*48*4 13-15 268.77
AP-10-60-D-33-X-XX-XX 35 6 33 10 6 0.188 18 4*8 13*13 1*48*4 13-15 269.87
AP-10-60-D-32-X-XX-XX 35 8 32 10 6 0.188 18 4*8 13*13 1*48*4 13-15 272.16
AP-80-45-D-38-X-XX-XX 40 6 38 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 238.23
AP-80-45-D-37-X-XX-XX 40 8 37 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 247.58
AP-80-45-E-38-X-XX-XX 40 6 38 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 303.49
AP-80-45-E-37-X-XX-XX 40 8 37 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 305.63
AP-10-60-D-38-X-XX-XX 40 6 38 10 6 0.188 18 4*8 13*13 1*48*4 13-15 298.13
AP-10-60-D-37-X-XX-XX 40 8 37 10 6 0.188 18 4*8 13*13 1*48*4 13-15 300.64
